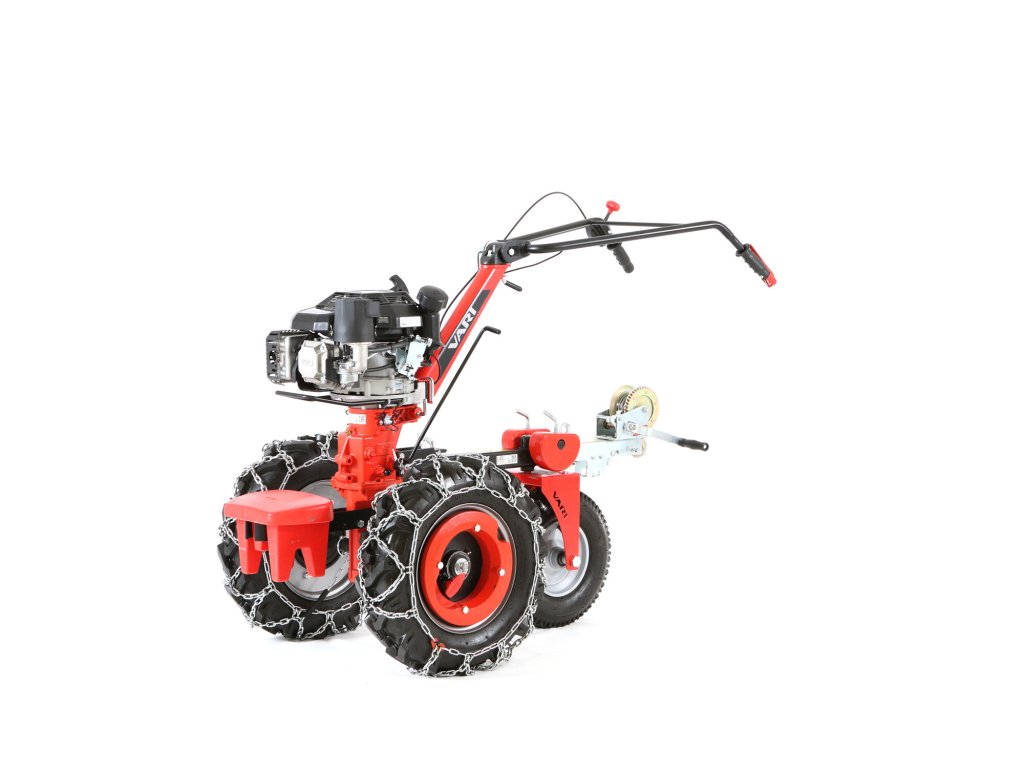

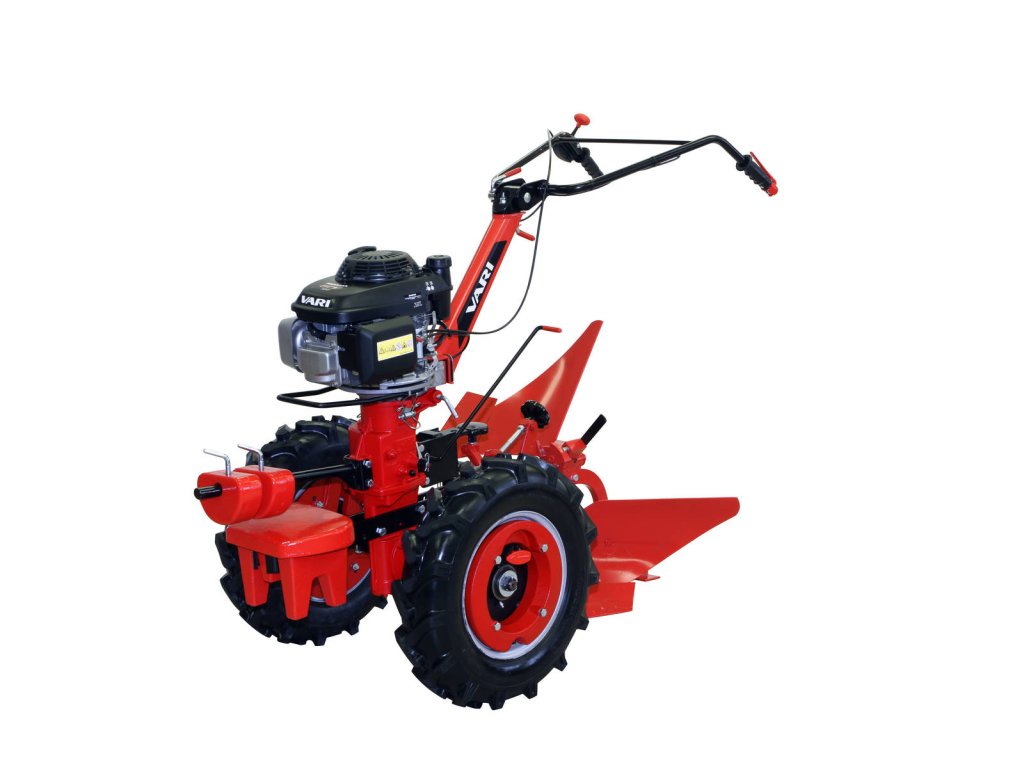

Malotraktor VARI IV Global (motor KOHLER CV224)
Detailní popis produktu
Srdcem je pohonná jednotka s motorem KOHLER COMMAND PRO CV224 s plnohodnotným tlakovým mazáním a s vodicími rukojeťmi, které jsou odpružené, tudíž obsluha cítí minimální vibrace do rukou. Jsou stavitelné výškově i stranově z místa obsluhy a najdeme na nich bezpečnostní vypínač zapalování, který v případě nehody či pádu obsluhy automaticky zastaví stroj.
Pojezd malotraktoru obstarává převodová skříň DSK-317.1/S s dlouhou osou a tažnou nápravou TN-GLOBAL. Převod pohonu mezi motorem a převodovou skříní zajišťuje tříčelisťová odstředivá spojka s keramickým obložením, která se automaticky sepne vždy při přidání plynu na vodicích rukojetích. Malotraktor VARI GLOBAL má tři rychlosti vpřed, neutrál a jednu rychlost vzad, řazení se provádí vždy za klidu stroje řadicí pákou. Tažná náprava TN-GLOBAL má dvanáctipalcová foukaná kola s traktorovým vzorem a vnější závaží kol. Rozchod kol je 610 mm. Kola jsou vybavena uzávěrkami nahrazující činnost diferenciálu se třemi polohami.
K malotraktoru VARI IV GLOBAL lze pomocí závěsného zařízení BZN-002 a nastavovacícho tělesa NT-3 připojit širokou škálu příslušenství pro obdělávání půdy, odhrnování sněhu, práci se dřevem a také vyklápěcí přívěs pro převážení nákladu
Malotraktor VARI GLOBAL se skládá s těchto komponentů:
Pohonná jednotka PJCV224 - nová pohonná jednotka byla vyvinuta pro náročné zákazníky, kteří od svého VARI systému očekávají ještě větší výkon. Díky profesionálnímu motoru KOHLER COMMAND PRO o výkonu 7,75 a s litinovou vložkou válce máte k dispozici nejsilnější pohonnou jednotku VARI v historii.
Nový motor KOHLER COMMAND PRO CV224 se vyznačuje především vysokým krouticím momentem, ocelovou vložkou válce, olejovým čerpadlem, palivovým čerpadlem a filtrem a plnohodnotným tlakovým mazáním. Čtyřstupňový cyklonický vzduchový filtr zajišťuje přísun čistého vzduchu do sání, což je velká výhoda jak při sekání vysoké trávy, obracení sena i zametání. Techničtí znalci jej jistě ocení.
Pohonná jednotka PJCV224 byla vyvinuta k novému systému VARI GLOBAL, lze ji však samozřejmě použít také na starší VARI systém. Díky odstředivé spojce 80 mm a upínacím sponám zůstává zachována kompatibilita i s převodovými skříněmi starými 50 let.
Pohonná jednotka má přírubu s antivibračním připojením řídítek, díky čemuž je minimální přenos vibrací do řídítek. Řídítka mají nový design s důrazem na ergonomii a zvýšení tuhosti hlavního nosníku. Rukojeti jsou navíc zakončeny gripy se vzduchovými komorami pro tlumení mikrovibrací
Výškové i stranové nastavení rukojetí lze snadno provést přímo z místa obsluhy. I přes silný motor je hmotnost kolem 25 kg, pohonná jednotka se tedy snadno přenáší. Součástí pohonné jednotky je automatická tříčelisťová odstředivá spojka
VÝHODY
- silný profesionální motor KOHLER COMMAND PRO 224
- splňuje přísné emisní limity EURO 5
- litinová vložka válce
- tlakově lité ventilové víko
- čtyřstupňový cyklonický vzduchový filtr Quad-Clean
- ocelový kryt motoru
- palivová nádrž 1,4 l s velkým nalévací otvorem - snadné plnění
- profesionální tlakové mazání, olejový filtr Clean-Change, olejové čerpadlo
- palivové čerpadlo
- integrovaný antivibrační systém
- řídítka nastavitelná výškově a stranově z místa obsluhy
- automatická odstředivá spojka 80 mm
Skříň převodová DSK-317.1/S - ve své spodní části zcela vodotěsná díky unikátnímu kazetovému vícebřitému guferu, které je u malotraktorů použito vůbec poprvé. Nové řešení výstupní hřídele převodové skříně umožňuje rychlou výměnu tažné nápravy TN-GLOBAL za kypřicí nože rotavátorů KUK nebo KUR bez použití nářadí.
Převodová skříň má tři rychlosti vpřed a zpátečku, které se řadí pomocí řadicí páky, takže nemusíte složitě přehazovat klínové řemeny jako u konkurenčních výrobků.
První rychlostní stupeň se využívá např. při orbě, přípravě půdy pro sázení brambor nebo tahání nákladu v těžkém terénu nebo do kopce.
Na druhý převodový stupeň můžete jezdit s připojeným vozíkem a odvézt např. dříví z lesa nebo odhrnovat sníh shrnovací radlicí. Na „dvojku“ se provádí i kypření půdy rotavátorem.
Třetí rychlostní stupeň je určen k rychlým přesunům malotraktoru s vozíkem po zpevněných cestách.
Při polních pracích lze využít geniálního pomocníka - kolík pro aretaci rychlostí. Jestliže jej v poloze neutrálu („0“) zasunete, lze zařadit pouze první rychlost („1“) a zpátečku („R“), což výrazně usnadňuje a zjednodušuje obsluhu malotraktoru např. při orbě.
K pohonu převodové skříně lze použít nové pohonné jednotky VARI GLOBAL nebo původního VARI systému
Tažná náprava TN-GLOBAL - tažnou nápravu tvoří 12" šípová kola s dezénem pneumatikem VARI FARM TRACK pro lepší záběr a poloosy včetně spojovacího materiálu pro připojení na dlouhou osu převodovky DSK-317.1/S. Lze ji velice snadno a bez nářadí vyměnit za kypřicí ústrojí, a přestavět tak malotraktor na rotavátor přímo na poli. Kola mají vylepšené ovládání aretace západky volnoběžky, takže lze snadněji měnit režim pojezdu kol. Do ráfků kol tažné nápravy lze namontovat přídavná vnitřní závaží, hmotnost plně osazené nápravy je 95 kg. Pro ještě lepší adhezi při orbě nebo jiných půdních pracech v nejtěžších podmínkách lze kola osadit orebnými návleky, pro práci se sněhovou radlicí, popř. do lesa slouží sněhové řetězy
Závěs Z-01 - Boční oko závěsu slouží k připojení opěrné nohy ON-01
Opěrná noha ON-01 - Opěrná noha se zapojuje do závěsu Z-01. Konstrukce opěrné nohy s antikorózní úpravou je rozebíratelná, což umožňuje snadné skladování a šetří místo. Výšku lze přizpůsobit podle průměru a stavu použitých pneumatik, a nastavitelná je také zarážka podle typu rozpěrek na tažné nápravě. Zajištěna je plná stabilita i na nezpevněném povrchu
Technické parametry
| Typ motoru | KOHLER COMMAND PRO CV224 |
|---|---|
| Zdvihový objem | 224 cm3 |
| Výkonová třída | 7,75 |
| Krouticí moment | 14,9 N.m |
| Rozvod ventilů | OHV |
| Objem olejové náplně v motoru | 0,7 l |
| Objem palivové nádrže | 1,4 l |
| Mazání motoru | tlakové s olejovým čerpadlem a filtrem |
| Objednací číslo | 4579 |
